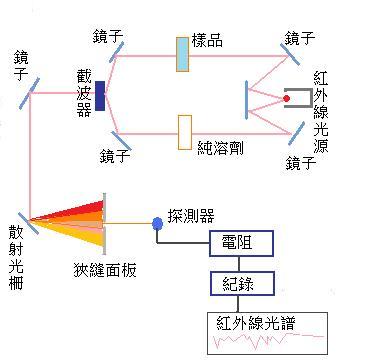

1. 紅外線光譜儀的結構如下：
2. 紅外線輻射從右邊的源頭發射出來，發射源由加熱的陶瓷棒組成。
3. 從源頭發射的紅外線光，被切成二束光線，由鏡子反射。其中一束光線穿過一個溶液箱，里面有溶解掉的樣本(通常把物質溶解在CH2Cl2)，另一束光線穿過純?nèi)軇┫?不含任何樣品物質)。
4. 然后，這二個光束打向“截波器chopper”，這個裝置先傳遞其中一個光束，然后再傳遞另一束光線。
5. 截波器的光束，接著被引導到散射光柵，在這里單一光束分裂成它的組成波長。
6. 光柵轉動，把從樣品而來的光譜導向有一條窄縫的面板，并且打到探測器上面；探測器，是由一小圈電線做成的東西，遇到輻射就會加熱，并且使電阻增加。因此，探測器的電阻會隨著打向它的輻射強度改變。
7. 活動式“截波器”，會從樣本箱和標準本箱而來的光束，輪流打向探測器。電子迴路的功能就是用來比對這些訊號。
注：樣本：溶解未知化合物的溶液。標準本：純?nèi)軇?/div>
8. 溶劑的吸收波，在樣本箱或標準本箱都是一樣的，這樣就能夠透過比對把溶劑造成的效果減掉，使得紀錄器只接收紀錄從樣本而來的訊號
